Jak narysować obróbkę blacharską — instrukcja krok po kroku

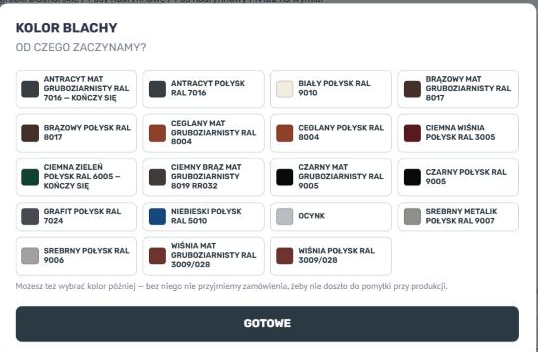

Wybierz kolor blachy

Konfigurator zaczyna od koloru, bo od niego zależy cena. Do wyboru jest dziewiętnaście
pozycji — kolory RAL w połysku i w macie gruboziarnistym, oraz ocynk, czyli
blacha bez powłoki barwnej. Przy kolorach, które się kończą, stoi o tym wzmianka.

Wszystkie kolory są na stali ocynkowanej powlekanej 0,50 mm, powłoka
poliestrowa, kolor jednostronny. Kolor zmienisz w każdej chwili przyciskiem
Zmień — cena przeliczy się sama. Możesz go też wybrać później, ale bez koloru nie
przyjmiemy zamówienia, żeby nie doszło do pomyłki przy produkcji.

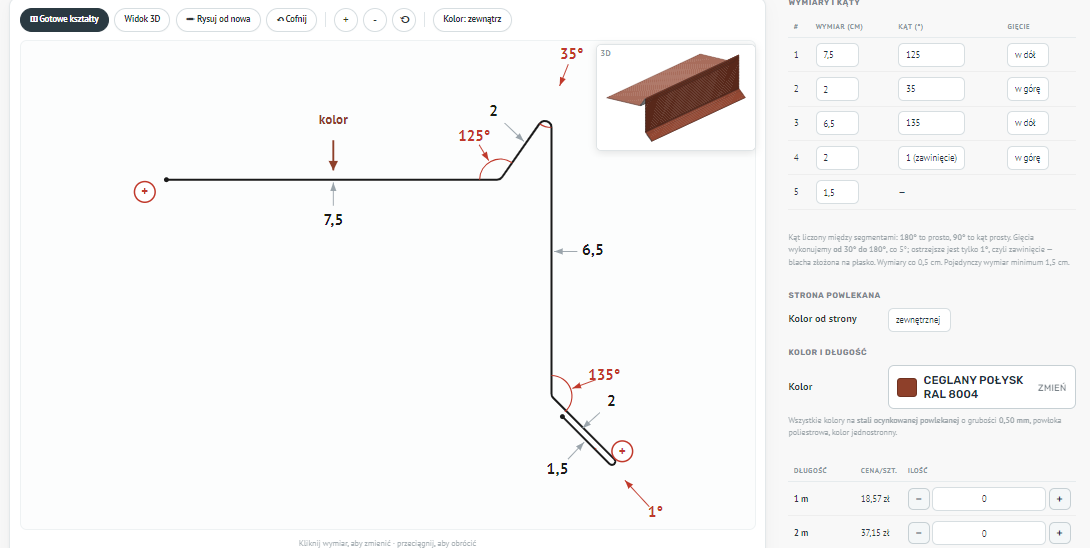

Narysuj przekrój

Rysujesz przekrój poprzeczny — to, co zobaczyłbyś, patrząc na obróbkę
od końca. Nie widok z góry i nie długość.

Na komputerze klikasz kolejne punkty profilu, a prawy przycisk myszy kończy
rysowanie. Na telefonie przytrzymujesz i przesuwasz palcem.

Przyciski u góry: Cofnij usuwa ostatni odcinek, Wyprostuj porządkuje kąty,
plus i minus przybliżają rysunek. Nie musisz trafiać idealnie — dokładne liczby wpiszesz za chwilę.

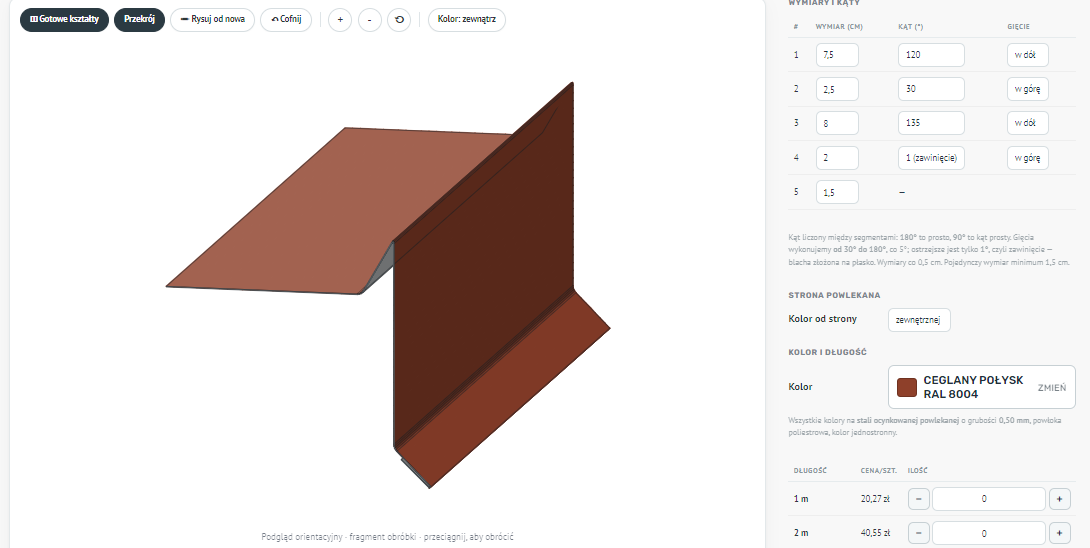

Widok 3D pokazuje profil jako bryłę, w wybranym kolorze — w rogu rysunku albo na
cały ekran. To najszybszy sposób, żeby sprawdzić, czy obróbka wygląda tak, jak ją sobie wyobrażasz.
Bryłę obracasz przeciągnięciem.

Każdy wymiar i kąt możesz też kliknąć wprost na rysunku i wpisać inną wartość —
nie trzeba szukać go w tabeli.

Popraw wymiary i kąty w tabeli

Obok rysunku jest tabela Wymiary i kąty, jeden wiersz na każde ramię.
Tu wpisujesz prawdziwe liczby z dachu. Rysunek przerysowuje się od razu, więc od razu widać,
czy to jest ta obróbka, o którą chodziło.

Kąt liczy się między sąsiednimi ramionami: 180° to prosto, 90° to kąt prosty.
Przy obróbce przyściennej pomyłka o kilka stopni zostawia szczelinę — warto zmierzyć kąt na
miejscu, kątomierzem albo telefonem.

Trzecia kolumna, Gięcie, mówi, w którą stronę blacha się załamuje —
w górę albo w dół. Ten sam kąt zagięty w drugą stronę daje zupełnie
inny profil, więc warto na to spojrzeć, zanim dodasz obróbkę do zamówienia.

Wykończ krawędzie

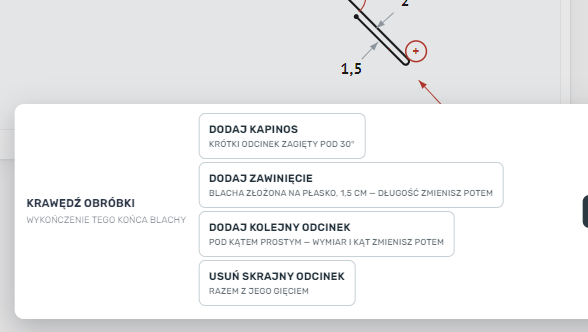

Kliknięcie w kółko na końcu profilu otwiera menu Krawędź obróbki — stąd
decydujesz, jak kończy się blacha:

• Kapinos — krótki odcinek zagięty pod 30°, który odrywa kroplę wody od blachy,
  zamiast pozwolić jej spłynąć po spodzie.
• Zawinięcie — blacha złożona na płasko, 1,5 cm. Usztywnia krawędź i chowa ostry brzeg.
• Kolejny odcinek — dokłada ramię pod kątem prostym; wymiar i kąt poprawisz potem.
• Usuń skrajny odcinek — kasuje ostatnie ramię razem z jego gięciem.

Powiedz, po której stronie ma być kolor

Blacha jest barwiona z jednej strony. W sekcji Strona powlekana wybierasz,
czy kolor ma być od zewnątrz, czy od wewnątrz narysowanego profilu. To ten jeden wybór, przy
którym najłatwiej się pomylić, a wychodzi dopiero na dachu — przy wiatrownicy i pasie nadrynnowym
kolor zwykle ma być po stronie widocznej od dołu.

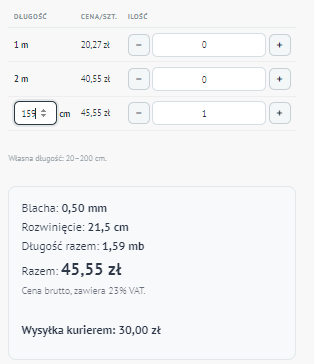

Wybierz długość i ilość

Do wyboru 1 m, 2 m albo własna długość od 20 do
200 cm. Przy każdej widzisz cenę za sztukę. Pod spodem konfigurator pokazuje rozwinięcie,
łączną długość i kwotę — cena jest brutto, z 23% VAT.

Rozwinięcie to suma wszystkich ramion profilu. To ono decyduje o cenie, bo tyle blachy
schodzi na jeden metr obróbki. W podsumowaniu widzisz je wprost, razem z łączną długością
w metrach bieżących, kwotą i kosztem wysyłki kurierem.

Dodaj do listy i narysuj kolejną

Na jednym zamówieniu zmieścisz kilka różnych profili — po dodaniu jednego rysujesz następny.
Całą listę wysyłasz dopiero na końcu.

Co się dzieje po wysłaniu

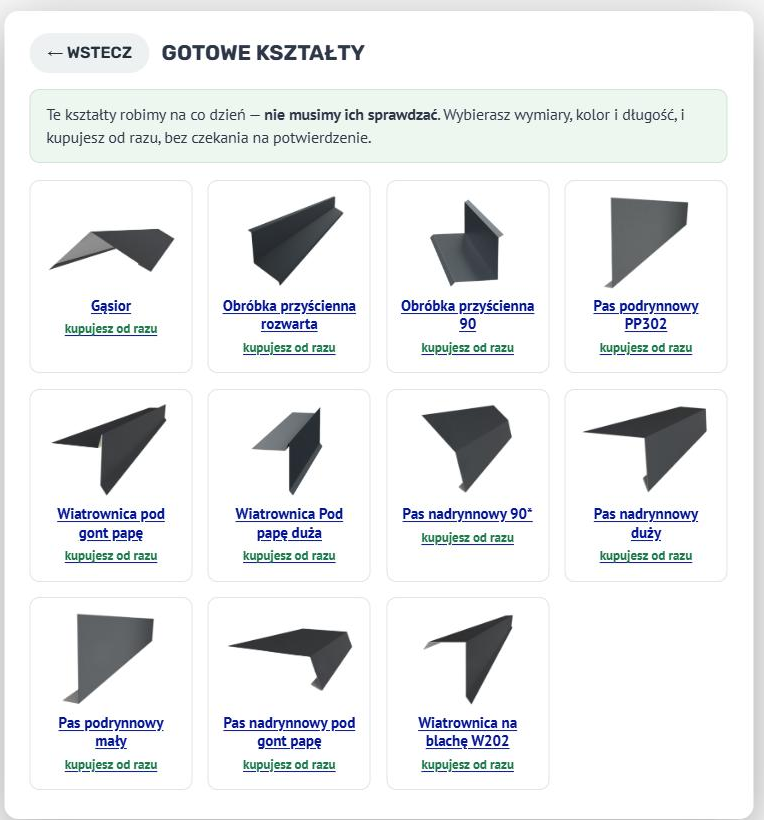

Przy gotowych kształtach nic nie czekasz — trafiają do koszyka i płacisz
jak za każdy inny towar.

Przycisk pod konfiguratorem nazywa się wprost: „Dodaj tę obróbkę do sprawdzenia”. Sprawdzamy wykonalność: czy profil da się wygiąć w tej
kolejności i czy ramiona nie wejdą sobie w drogę. Potem odsyłamy ofertę z linkiem do zapłaty.
Cena z konfiguratora jest wiążąca — potwierdzamy wykonanie, nie kwotę.

Nie czekasz długo. W godzinach pracy odsyłamy ofertę
zwykle do godziny. Jeśli wyślesz wycenę wieczorem albo w weekend, odpowiedź
przyjdzie następnego dnia roboczego.
